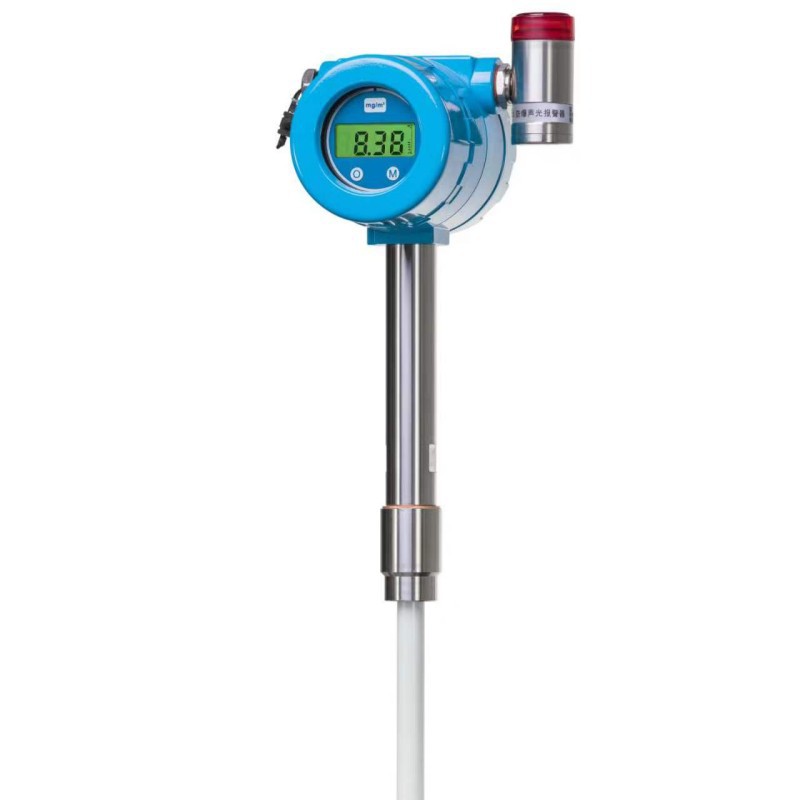

除尘布袋检漏仪简介
除尘布袋检漏仪采用电荷感应测量原理,由我公司自主研发和生产。该产品广泛应用于钢铁、冶金、发电、石油、化工、水泥、采矿等行业气固两相流的粉尘浓度在线测量。典型应用:炼铁厂高炉煤气布袋除尘、TRT/BPRT发电、干法除尘、煤粉锅炉烟尘排放浓度在线连续监测,代替了过去靠人工定时取样分析的老办法,及时发现排放粉尘浓度,避免可用粉尘的流逝,达到保护煤气再利用的生产设备,降低消耗,深受用户欢迎
除尘器布袋检漏仪工作原理
含有粉尘颗粒物的气固两相流体在输送过程中,由于粉尘颗粒与粉尘颗粒、粉尘颗粒与管道内壁的碰撞和摩擦,将使粉尘颗粒带上电荷,形成静电场。当带电粉尘颗粒通过测量电极时,测量电极感应出正负电荷,电荷在转移运动中形成电流信号:此交流电信号的大小和粉尘质量含量成正比。通过对此电信号进一步放大、运算处理,从而精确测量出粉尘浓度(mg/m3)。
除尘布袋检漏仪特点
1.利用电荷感应原理测量粉尘浓度,测量精度高。
2.一体化结构,电流信号输送距离远,抗干扰能力强。
3.测量电极采用喷涂或套管的保护,提高了耐高温、抗腐蚀和防粘附的能力,减少清理维护,延长使用寿命,提高了产品质量。
4.气密连接件严防被测气体泄漏和测量电极因受压向外冲击挤出,保障了变送器和工作人员的安全。
5.采用无极性二线制接法,低功耗运行,提高了本产品以及现场使用的安全性。
6.采用全金属外壳,防水、防尘、防爆。
布袋检漏仪技术要求
测量范围 | 量程范围 | 0-50/100 mg/m3(可根据实际情况定做) |
粉尘粒径 | 标称直径0.1μm~200μm |
|
被测管径 | φ200mm-φ3000mm(可根据实际情况定做) |
|
工作条件 | 工作电压 | DC24V±12V |
工作温度 | -50~260℃(标准型) 其他温度可以定做 |
|
工作压力 | ≤2.5MPa |
|
环境温度 | -40~80℃(电子部件) |
|
环境湿度 | 45%~95%RH |
|
技术参数 | 测量精度 | ±2.5%、±5% |
防护等级 | IP65 |
|
接线方式 | 二线制 |
|
连接方式 | 通过M27×2不锈钢安装底座螺纹连接 |
|
插入深度 | L=500mm、L=800mm(标准型)其他深度可以订做 |
|
输出方式 | DC4-20mA或RS-232、RS-485数据通讯接口 |
|
接地电阻 | <4Ω |
|
变送器功耗 | 小于1W |
|
布袋检漏仪使用效果
除尘布袋检漏仪主要作用就是检测除尘箱体内是否有布袋破损,及时让工作人员更换布袋,防止有用粉料的流失,防止损坏龙骨,防止损坏下游设备的正常运行等不必要更大的损失。我们可以通过上位机实时监测粉尘浓度的变化,如图所示,我们可以很明显的发现布袋是否破损。
